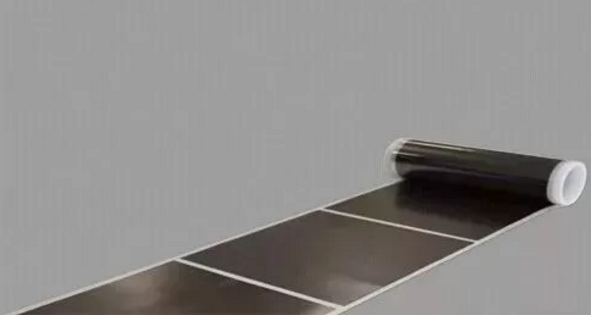

石墨膜也就是石墨散熱膜，其實就是導熱石墨片，它是一種納米先進復合材料，能夠適應任何表面均勻導熱，并且具有EMI電磁屏蔽效果。
石墨散熱膜，其實是一種全新的導熱散熱材料，它具有獨特的晶粒取向，主要是沿兩個方向均勻導熱，片層狀結構可很好地適應任何表面，屏蔽熱源與組件的同時改進消費類電子產品的性能。
石墨導熱片同時可以解決方案獨特的散熱和隔熱性能組合讓導熱石墨成為熱量管理解決方案的杰出材料選擇。導熱石墨片平面內一般都是具有150-1500 W/m-K范圍內的超高導熱性能。
導熱石墨材料它的化學成分主要是單一的碳(C)元素,其實這是一種自然元素礦物，薄膜高分子化合物是可以通過化學方法高溫高壓下石墨化薄膜，因為石墨膜里面的碳元素是非金屬元素，但是卻有金屬材料的導電,導熱性能,而且還具有象有機塑料一樣的可塑性，并且還有特殊的熱性能，它的化學穩定性、潤滑和能涂敷在固體表面的等等一些良好的工藝性能，因此，導熱石墨在電子、通信、照明、航空及國防軍工等許多領域都得到了廣泛的應用。
導熱石墨材料是可以通過一系列不同的熱量管理解決應用給需求日益廣泛的工業散熱領域帶來新的技術方案，導熱石墨材料產品同時它也提供了電子工業熱量管理的創新新技術。導熱石墨它也通過在減輕器件重量的情況下提供更優異的導熱性能解決方案各種方案。
導熱石墨有效的解決電子設備的熱設計難題，石墨膜同時還廣泛的應用于電子產品散熱當中。石墨散熱材料已大量應用於通訊工業、醫療設備，筆記本，手機等散熱當中。
智能手機主板PCB上的CPU/Flash芯片產生的熱量經過石墨膜均勻傳遞到中間的金屬鋼托及框架,同時把CPU高發熱芯片的熱量迅速平均到整個石墨膜的平面。
芯片熱量同時傳遞到鋼托表面的大片石墨膜，在平面內熱量得以充分均勻散開，消除了局部熱點，使芯片能處在適宜的工作溫度范圍內，使性能得到最大的發揮。
智能手機PCB屏蔽罩石墨膜主要把熱量均布在PCB主板，避免局部熱點和避免芯片超過工作溫度范圍避免死機的情況。
手機內的熱量經過高導熱石墨膜重新分布，通過手機外殼和大面積觸摸屏進行有效的散熱,通過低導熱系數的機殼最大化的表面積把熱量均勻的傳遞到手機外部。石墨膜的均溫特性，可以消除芯片局部過熱的溫度，解決長時間手持高溫造成的不適。
電池倉背面的鋼托石墨膜同時也承擔了向觸摸屏均溫和電池散熱的功能，消除了長時間電話后電池倉會燙手的問題。
智能手機的熱量會經過LCD觸摸屏及手機后蓋進行輔助散熱，利用了石墨散熱膜的傳導性可以把發熱量控制在人體可以接受的適宜溫度。我們可以說，智能手機利用石墨散熱膜，平面均熱,熱量傳導作用，把熱量迅速均勻地傳導到機殼、框架以及屏幕等部件，從而獲得更大有效散熱面積,所以才可以將CPU所產生的大量熱量傳遞到手機外部
石墨散熱膜，直接貼在主板金屬屏蔽罩，石墨散熱膜的下面屏蔽罩保護的就是發熱量很大的CPU處理器核心芯片，可以起到散熱和屏蔽的雙重效果。
智能手機的石墨散熱片在熱源和分散集中于屏幕的熱量，把熱量傳遞到鋼托機身內貼附在中間的鋼托金屬板上面，屏蔽擴散電池以及機殼，形成更大的有效散熱面積，形成有效的散熱路徑。
在鋰電池的散熱方面采取了比較周全的措施。在貼近鋰電池的主板與后蓋上貼有石墨散熱片，用于將熱量散發到主板一側，防止鋰電池的局部溫度過高。
