熱管技術及熱管空調工程應用

       熱管：簡單講，以真空相變?cè)砉ぷ鞯囊环N極其高效的傳熱元件。

       當今傳熱工程面臨兩大問題：研究高絕熱材料和高導熱材料。

       熱管的相當導熱系數可達105 W/m?℃的數量級。為一般金屬材料的數百倍乃至上千倍。它可將大量熱量通過很小的截面積遠距離地傳輸而無需外加動力。由于熱管具有導熱性能好、結構簡單、工作可靠、溫度均勻等良好性能。

熱管工作原理：

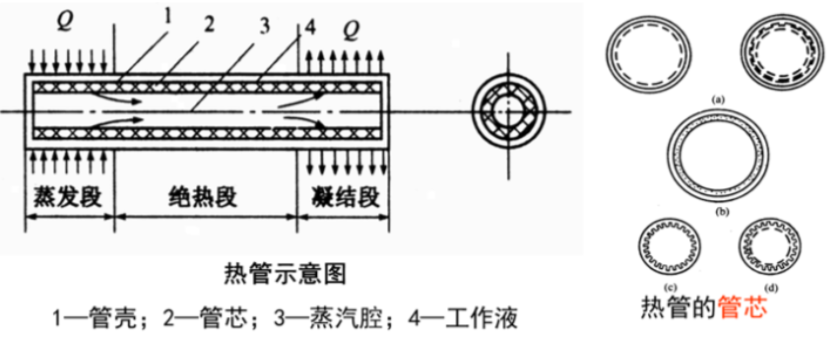

       熱管：是一種傳熱性極好的人工構件，常用的熱管由三部分組成：主體為一根封閉的金屬管（管殼），內部空腔內有少量工作介質（工作液）和毛細結構（管芯），管內的空氣及其他雜物必須排除在外。熱管工作時利用了三種物理學原理：

       ⑴在真空狀態下，液體的沸點降低；

       ⑵同種物質的汽化潛熱比顯熱高的多；

       ⑶多孔毛細結構對液體的抽吸力可使液體流動。

       從傳熱狀況看，熱管沿軸向可分為蒸發段，絕熱段和冷凝段三部分。

       熱管的管殼是受壓部件，要求由高導熱率、耐壓、耐熱應力的材料制造。在材料的選擇上必須考慮到熱管在長期運行中管殼無腐蝕，工質與管殼不發生化學反應，不產生氣體。

       管殼材料有多種，以不銹鋼、銅、鋁、鎳等較多，也可用貴重金屬鈮、鉭或玻璃、陶瓷等。管殼的作用是將熱管的工作部分封閉起來，在熱端和冷端接受和放出熱量，并承受管內外壓力不等時所產生的壓力差。

       熱管的管芯是一種緊貼管殼內壁的毛細結構，通常用多層金屬絲網或纖維、布等以襯里形式緊貼內壁以減小接觸熱阻，襯里也可由多孔陶瓷或燒結金屬構成。如上右圖所示為幾種不同的管芯的結果示意圖。

       熱管的工作液要有較高的汽化潛熱、導熱系數，合適的飽和壓力及沸點，較低的粘度及良好的穩定性。工作液體還應有較大的表面張力和潤濕毛細結構的能力，使毛細結構能對工作液作用并產生必須的毛細力。工作液還不能對毛細結構和管壁產生溶解作用，否則被溶解的物質將積累在蒸發段破壞毛細結構。

熱管的三個區段的劃分：

       根據熱管外部熱交換情況分：加熱段、絕熱段、冷卻段；根據熱管內部工質傳熱傳質情況分：蒸發段、絕熱段、冷凝段。

熱管的傳熱：

       熱管在實現其熱量轉移過程中，包含了六個相互關聯的主要過程：（如上右圖）

       ① 熱量從熱源通過熱管管壁和充滿工作液體的吸液芯傳遞到液—汽分界面；

       ② 液體在蒸發段內的液—汽分界面上蒸發；

       ③ 蒸汽腔內的蒸汽從蒸發段到冷凝段；

       ④ 蒸汽在冷凝段內的汽—液分界面上凝結；

       ⑤ 熱量從汽—液分界面通過吸液芯、 液體和管壁傳給冷源；

       ⑥ 在吸液芯內由于毛細作用使冷凝后工作液體回流到蒸發段。

熱管的工作特性：

       對于普通熱管，其液體和蒸汽循環的主要?jiǎng)恿κ敲?xì)材料和液體結合所產生的毛細力。假設熱管中沿蒸發段蒸發率是均勻的，沿冷凝段冷凝率也是均勻的，則其質量流率、壓力分布、溫度分布及彎月面曲率的分布如右上圖所示。

       在蒸發段內，由于液體不斷蒸發，使汽液分界面縮回到管芯里，即向毛細孔一側下陷，使毛細結構的表面上形成彎月形凹面。而在冷凝段，蒸汽逐漸凝結的結果使液汽分界面高出吸液芯，故分界面基本上呈平面形狀，即界面的曲率半徑為無窮大(見下左圖上部及下右圖)。曲率半徑之差提供了使工質循環流動的毛細驅動力(循環壓頭)，用以克服循環流動中作用于工質的重力、摩擦力以及動量變化所引起的循環阻力。

熱管工作過程動畫：

熱管的傳熱極限：

       從圖中可以看出：當工作溫度低時，最易出現粘性極限及聲速極限。而在高溫下則應防止出現毛細極限及沸騰極限。故熱管的工作點必須選擇在包絡線的下方。

熱管基本特性：

       相變傳熱，熱阻小→極高的導熱性→換熱效率高，節能效果顯著。

       汽液處于飽和狀態→優良的等溫性→溫度展平。

       蒸發段、冷凝段換熱面積可變→熱流密度的可變性→調節管壁溫度(避免露點腐蝕)。

       熱流方向的可逆性。

       單向?qū)帷鸁岫O管→(太陽能、地土永凍)。

       熱開關性能→控制熱管工作溫度范圍。

       加熱量變化→熱阻改變→控制溫度 →可控?zé)峁?可變導熱管)。

       匯源分隔→環境適應性好。

       兩相閉式熱虹吸管：重力熱管、熱虹吸管與有芯熱管的區別在于冷凝液回流的機理不同；熱虹吸管是依靠冷凝液自身重力回流；

       有芯熱管是依靠毛細抽吸力使冷凝液回流；

①重力熱管的特點：

       不需要吸液芯，制作簡單，成本低廉；

       減少了吸液芯本身產生的熱阻R3與R7，具有良好的傳熱性能。

       一切由吸液芯引起的故障，均可避免，工作可靠。

②重力熱管應用場合：

       只能應用于重力場中，而不能用于空間（無重力場）；只能將熱管的下部作為加熱段，而上部作為冷凝段；

       主要用于傳熱，不能用于均溫；可以作為熱二極管。

       根據重力熱管具有的特點，國內作為余熱回收用的熱管換熱器大多數采用這種形式的熱管。

熱管分類：

按照熱管管內工作溫度分：

       低溫?zé)峁?-273～0℃)、常溫?zé)峁?0～250℃)、中溫?zé)峁?250～450℃)、高溫?zé)峁?450～1000℃)。

       按照工作液體回流動力分：有芯熱管、兩相閉式熱虹吸管(又稱重力熱管)、重力輔助熱管、旋轉熱管、電流體動力熱管、磁流體動力熱管、滲透熱管。

       按管殼與工作液體的組合方式分：銅-水熱管、碳鋼-水熱管、鋁-丙酮熱管、碳鋼-萘熱管、不銹鋼-鈉熱管。

       按結構形式分：普通熱管、分離式熱管、毛細泵回路管、微型熱管、平板熱管、徑向熱管。

       按熱管的功用分：傳輸熱量的熱管、熱二極管、熱開關、熱控制用熱管、仿真熱管、制冷熱管。

各種類型的換熱器對比總結：

熱管的相容性及壽命：

       相容性指熱管在預期的設計壽命內，管內工作液體同殼體不發生顯著的化學反應或物理變化。影響熱管壽命及工作的重要因素之一產生不凝性氣體。

       由于工作液體與管殼材料發生化學反應或電化學反應，產生不凝性氣體，在熱管工作時，該氣體被蒸汽流吹掃到冷凝段聚集起來形成氣塞，從而使有效冷凝面積減小，熱阻增大，傳熱性能惡化。這種不相容的最典型例子就是碳鋼-水熱管，由于碳鋼中的鐵與水發生以下的化學反應：

       Fe+2H2O====Fe(OH)2+H2↑

      3Fe+4 H2O Fe3O4+4H2↑

       Fe(OH)2 Fe3O4+H2O+H2↑

       所產生的不凝性氫氣將使熱管性能惡化，傳熱能力降低甚至失效。

       只有長期相容性良好的熱管，才能保證穩定的傳熱性能，長期的工作壽命及工業應用的可能性。碳鋼-水熱管正是通過化學處理的方法，有效地解決了碳鋼與水的化學反應問題，才使得碳鋼-水熱管這種高性能、長壽命、低成本的熱管得以在工業中大規模推廣使用。

熱管的工程應用：

       熱管換熱器：由許多單根熱管組成的換熱器。

       特點：結構簡單，換熱效率高；壓力損失小；安全可靠；靈活調溫。

       類型與結構：按照熱流體和冷流體的狀態，熱管換熱器可分為：氣—?dú)馐健狻健狻菏健⒁骸菏健⒁骸獨馐健?/p>

       按結構型式分：可分為整體式、分離式、回轉式和組合式。

氣——?dú)馐綗峁軗Q熱器

加熱爐余熱回收：

       熱管低溫樁（形成永凍土）：

       利用二極管特性：

       冬季—將地下熱量傳遞給地面上空氣（輻射及對流）；

       夏季—截止工作。

熱管及熱管換熱器設計：

       在進行熱管設計前，首先應該確定以下因素：

       ① 熱管管內工作液體的選擇；

       ② 熱管管內管內吸液芯結構形式；

       ③ 熱管的工作溫度，以及工作情況下熱管內部工作液體的飽和蒸汽溫度；

       ④ 熱管管殼材料的選擇。

       一般說來，這與設計的目的有關。不同的應用場合，熱管的設計要求截然不同。

熱管的設計計算通常按以下幾個步驟進行：

       ①管徑設計：管徑設計的一個基本原則就是管內的蒸汽速度不超過一定的極限值，這個極限值就是在蒸汽通道中最大馬赫數不能超過0.2，這時蒸汽流動可以被認為是不可壓縮的流體流動，軸向溫度梯度很小，可以忽略不計。

       ②管殼設計：熱管部工作時，一般處于負壓狀態（低溫?zé)峁艹猓饨鐗毫σ话銥榇髿鈮毫Γ士梢圆豢紤]管殼失穩的問題，因而管殼的設計主要從強度考慮。管殼壁厚由強度計算所得壁厚加上腐蝕裕度得出，端蓋則可以按照平板的設計較容易的設計。

       ③吸液芯設計：設計吸液芯的依據是毛細極限的計算。

       ④毛細極限的檢驗。

       ⑤驗算：驗算攜帶極限、沸騰極限，最后核算Re數，驗算是否為層流流動。

熱管換熱器設計：

       熱管換熱器的計算目前已經通過計算機程序化，其主要內容包括兩部分：換熱器的熱力計算和熱管的極限校核。設計者只要根據工程的設計條件，輸入原始參數即可得到設計結果。然而，熱管換熱器與其他通用換熱器不同，它對工程的實際情況比較敏感，即通用性不強。在許多情況下，計算機程序計算的結果并不完全合理，必須作合理的調整，因而全面了解熱管換熱器的基本設計知識及計算方法仍然非常必要 。

       熱管換熱器的設計計算的主要任務在于求出總傳熱系數U，然后根據平均溫差及熱負荷求得總傳熱面積A，從而定出管子數量。在設計過程中，必須認真考慮一下幾點（以氣-氣換熱器為例）：

       1.選擇適當?shù)臉?biāo)準迎面風速：熱管換熱器設計應遵循一條重要原則，即把迎面風速（標況）限制在2-3m/s的范圍內，風速過高將導致壓力將過大和動力消耗增加，風速過低會導致關外膜傳熱系數降低，管子的傳熱能力的不到充分發揮。

       2.選擇適當?shù)某崞軈?shù)：根據設計條件，對不同類型的換熱器體應選擇合適的翅片管參數。對潔凈氣體可選擇較密的翅片間距和較薄較高的翅片；對含塵奪得或有腐蝕性的氣體則應選擇間距較寬，翅片較厚較低的翅片管管的壁厚也應稍厚以抗腐蝕和磨損，下表為工業常用的規格參數，可供設計參考。

       3.重視原始設計參數的核實及計算公式的驗證 熱管換熱器的設計應特別重視原始設計參數，因?yàn)橐话阕鳛橛酂峄厥赵O(shè)備通常是在已運轉的系統中作為附加設備設計的，因此對前后設備的影響要求頗為嚴格，現場原始參數（氣溫、氣量）必須精確測定。根基場地情況、系統的要求（壓降、溫降），選擇合適的結構。

空調熱回收：

       熱管（熱管換熱器）應用于空調熱回收系統。

分離式熱管在空調系統中的應用：

熱管空調應用于機房或基站

       分體熱管空調、空調熱管一體機應用于基站或機房，有效減少基站或機房空調的運行時間，節約空調用電，延長空調使用壽命，提高能源利用率。

熱管/制冷復合型空調機組的兩種工作模式：

        數據中心熱管空調熱管空調利用熱管系統原理，通過制冷劑相變及自然重力實現機房?jī)?nèi)封閉循環，結合室外自然冷源的使用，實現安全、可靠、高效節能的空調系統。

       高溫季節使用冷水機組提供的穩定的冷凍水，與熱管空調從DC帶出的熱量進行熱交換；過渡季節和冬季，通過電動三通閥轉換到水-水換熱器，由冷卻塔把DC中的熱量帶走，充分利用自然冷源，大幅度降低機械制冷功耗。

       利用熱管系統原理，通過制冷劑相變及自然重力原理實現機房?jī)?nèi)封閉循環，冷凍水水管不進入機房?jī)?nèi)，機房?jī)?nèi)連接管路與換熱管循環介質為低壓制冷劑，徹底消除水入機房的安全隱患。

空調系統組成：
