6SigmaET簡介
6SigmaET是新一代的電子系統散熱分析工具，6SigmaET克服過去許多強調簡易使用的分析軟件所面臨的問題，全新的自動化及智慧設計讓 6SigmaET 已經被廣大的電子散熱設計社群工程師所接受。
? 6SigmaET提供多種智能型模型對象：包括PCB、Chip Sockets、Resistors、Capacitors、Card、Drive bays及溫度控制的風扇（軸流式及離心式）
? 6SigmaET大大的提升建模的自動化，對象可會依照設計的規則進行自動位置調整對齊、沖突判斷及錯誤檢查，以及網格產生器會自動生成最佳的網格分布
? 分析結果與對象會自動產生關聯，關鍵性溫度及氣流路徑的顯示會自動從該對象產生。而高度客制化的報告自動產生器，讓工程師與客戶之間的溝通會變得更容易及有效率
? 自動化的修正控制及設計時程追蹤功能，讓設計者從概念設計時間至最后量產階段可以有效規劃設計變更及后續工作
6SigmaET所提供的自動化及智能型設計功能，讓工程師能夠更專注于產品設計而不是軟件的操作，這樣可以有效縮短學習時程并提高生產力，也讓機構設計制造與電機設計能整合的更緊密。
? 功能介紹
? 新一代用戶操作接口
非常容易且直覺式的GUI用戶接口，在單一窗口中就可以完成所有模型的建構及參數設定。
? 高清晰的多重窗口圖形顯示
? 完整模型的2D及3D顯示
? 特定組件的顯示
? 分析結果顯示
? 曲線顯示
? 完整的分析數據報告輸出
? 客制化的圖層管理，可以顯示對
象的實體圖、輪廓圖及穿透圖
? 用戶可以自行選擇鼠標使用設定，以符合個人使用習慣
? 使用者可以自行設定任務欄選單
? 樹形圖清楚呈現對象之間的關系
? 用戶可以同時修改多個對象的材質特性
? 可以使用計算機本機及網絡上的數據庫
? 可以執行多次的 Undo/Redo 功能
? 可全面或局部的改變單位設定
? 可全面或局部的搜尋對象特征
? 毀損恢復管理系統可以避免因為計算機當機造成的數據遺失
? 模型建構中可自動執行沖突及錯誤偵測，避免花太多時間在問題除錯的工作
版本樹形圖
6SigmaET中的版本樹形圖是一個革命性的功能，可以將所有不同設計的模型放在單一個版本樹形圖中，在產品設計過程中容易進行設計變更的比較。
? 單一版本中可以產生多種替代方案，并分析所有替代
方案的影響
? 可以選擇某特定替代方案后將其他方案退回
? 針對替代方案可以選擇儲存結果或刪除結果
? 在關鍵性的工程決定前可選擇繼續執行或回到前一次設計
? 可以同時比較多種版本或替代方案的結果
概念性主板設計
透過整合主板層級及機殼層級分析，6SigmaET是市面上唯一可以從主板概念設計到全系統設計的整合工具。
? 透過內建的數值風洞測試環境進行主板概念設計
? 從散熱的觀點找尋主板上組件的優化擺置
? 判斷散熱器的幾何預留空間
? 主板設計結果可以當作系統分析的設定使用
? 可輸出最終主板設計結果給其他EDA工具
? 電子系統專用組件
6SigmaET是依照電子業界用戶習性及慣用名詞所發展的軟件，采用參數式的定義并且了解對象本身的功能及行為表現，這讓模型更容易建構及分析。
? 機殼
? 通風口 ‐ 方孔或圓孔
? PCB – 矩形或非矩形
? 芯片插槽
? 2‐Resistor或簡化芯片模型
? 電阻
? 電容
? 電感
? DIMM、Mezzanine Cards、PCI 或PCIe cards的Daughter board插槽
? Card Bays
? Chassis Bays
? Drive Bay – 硬盤、CD/DVD組件
? 電源供應器
? 溫度控制的軸流風扇及離心扇
? 熱介材料
? 散熱器（含cutouts）
? 擠出型
? Pin Fin（方型、長方形、圓形及橢圓形）
? 水平及垂直Stacked Fin（方型、長方形、圓形、橢圓形及客戶定義）
? 支持MCAD輸入復雜的幾何外型
? 熱管
? 內部纜線
? PCB內部的thermal vias及heat spreaders
? 障礙物
? 開孔的實體（長方體、圓柱體、多邊體）
? 導流板及隔板
? 多孔板
? EDA檔案輸入
6SigmaET全新IDF檔案輸入功能，相較于其他宣稱可以輸入IDF檔案的軟件縮短更多的時間。
? 雙向連結，可輸入及輸出IDF格式檔案
? 輸入后可自動對應對象及名稱
? 可輸入組件熱源
? Holes及Vias
? 2R值
? MCAD檔案輸入
透過3D MCAD圖檔輸入，可有效縮短6SigmaET模型建構時間，網格系統也會自動針對MCAD外型生成計算網格。
? 可輸入多種2D AutoCAD輪廓圖，并依照輪廓圖產生3D模型
? 可輸入STL格式3D圖檔
? 分析結果可精確的顯示于完整的STL圖形
? 網格及計算核心
全自動化的網格生成功能，6SigmaET縮短設定時間并保證生成最佳的網格分布。
? 面向對象的網格系統，依照過去分析經驗，每種對象均已內含默認的最佳網格設定
? 以直角坐標系統為基礎，可處理對象傾斜或旋轉，以及復雜的CAD外型
? 進階的內存處理系統執行Multi‐grid計算核心
? 快速及穩定的64位計算核心，最多可支持16核心的運算。
? 多種流體建構
? Pump object
? Ducting
? Cold plates
? 后處理器

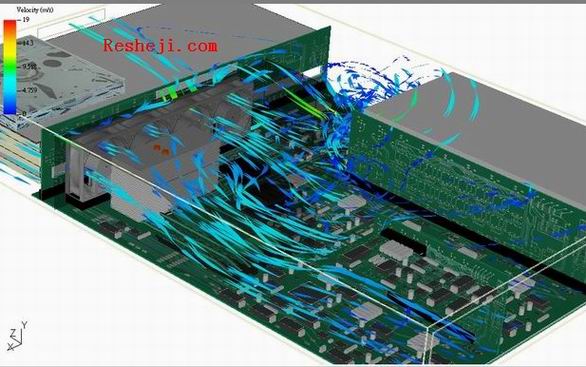

豐富的后處理參數顯示，幫助用戶更容易從CFD分析中獲得有用數據。自動報告輸出讓工程師與客戶之間的溝通更為方便。
? 2D及3D的溫度與壓力結果顯示
? 2D及3D的流場顯示
? 曲線圖
? 動態煙線及色帶顯示
? 數據整理輸出，包括總發熱源及總流量
? 圖表整理每個對象的最高及最低溫度，以及平均溫度
? 風扇特性曲線上操作點的顯示（含考慮衰減因子）
? 每個風扇的噪音值預測及所有風扇噪音值總量
? 客制化書面報告輸出（包含內定值及客戶自定義值）
? 輸出WMV或GIF動畫檔
臺灣、大陸、香港代理商 – 艾爾新科技股份有限公司
公司簡介
艾爾新科技是國內第一家專門針對Data Center 流場散熱設計分析的專業技術服務公司。除了提供客戶完整的軟件分析工具及教育訓練外，也承接客戶委托的工程顧問分析服務。成員均有多年計算流體力學（CFD）的經驗，可提供客戶最專業的技術咨詢服務。
技術核心
計算流體力學（CFD）已經有多年的發展歷史，從早期的汽車及航天應用，到后續的化工、電廠及電子系統散熱的應用，國內已有許多公司將計算流體力學整合于產品研發的設計流程。
以電子業為例，大部份筆記本電腦、桌面計算機、服務器、儲存設備、散熱模塊廠商均透過計算機輔助分析技術協助產品設計開發。但隨著云端運算的概念提出，這些廠商開始必須考慮更大系統的設計，包括Rack / Cabinet 乃至于整個機房，過去的分析工具將不敷使用。針對這個問題，本公司所提供的完整工具將可獲得解決，可在Data Center 的設計初期或后續運作階段，為設計工程師仿真各種可能面臨的問題，相較于所有設備均已放置定位后再利用量測儀器進行各項試證的方式，利用CAE 工具可大幅縮短設計時間并節省成本。
