9 月20 日，眾多玩家期待的 GTC 2022“GeForce Beyond” 特別活動如期到來。在這場特別的直播活動上，NVIDIA 發布了三款 GeForce RTX 40 系列顯卡，分別是 GeForce RTX 4090 以及 GeForce RTX 4080 的 12GB 和 16GB 版本。

GeForce RTX 4090 GPU 是全新 GeForce RTX 40 系列的旗艦產品，是目前全球最快的游戲GPU。NVIDIA表示RTX 4090 在功耗、靜音、散熱等方面表現完美，在完整的光線追蹤游戲中，與上一代采用DLSS 2的RTX 3090 Ti相比，采用DLSS 3的RTX 4090的性能提升可達4倍。RTX 4090 的游戲性能提升高達2倍，同時保持了與上代相同的450W功耗。

近日，Gamers Nexus 在節目中邀請到 NVIDIA 熱工程師 Malcom Gutenburg，給硬件愛好者帶來了幾款 GeForce RTX 4090 的散熱設計原型，這是一次難得的了解 NVIDIA 是如何將 GPU 頂級硬件和復雜的熱控制工程完美結合的機會。

這幾款 GeForce RTX 4090 散熱設計原型，包括了多種類型的冷卻風扇原型和用水刀切割解剖的均熱板（Vapor Chamber，VC）模組。這些原型原先保存在 NVIDIA 熱設計實驗室，而經過 Malcom 的介紹，它們讓人印象深刻。

Malcom 介紹，NVIDIA 的熱工程師驗證了多種風扇設計，確保風扇不僅能夠提供必要的氣體流量，還滿足嚴格的聲學規格，以防止惱人的嘶嘶聲等。

RTX 4090 Founders Edition 原型風扇（來源：Gamers Nexus）

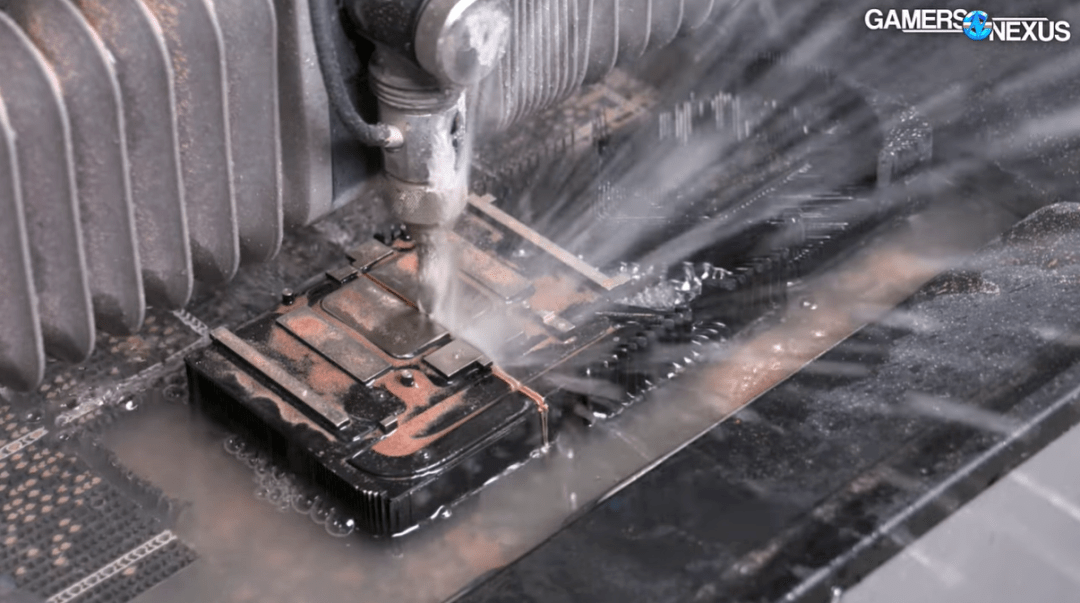

RTX 4090 的均熱板散熱模組是 Malcom 重點介紹的內容。這次，Gamers Nexus 用水刀將 RTX 4090 散熱器原型一分為二，高速射流的水切割能夠完整保持散熱器組件的剖面結構。

用水刀將GeForce RTX 4090 的均熱板散熱器切成兩半（來源：Gamers Nexus）

RTX 4090 散熱器原型設計延續了 RTX 3090 的理念，總體結構相似，但RTX 4090 的均熱板元件面積更大，覆蓋在均熱板頂部與散熱片接觸的扁平熱管由 RTX 3090 的 7 根變為了 6 根，同時 RTX 4090 的均熱板元件做了多處改進來提高熱性能 。

RTX 4090 Founders Edition均熱板散熱器橫截面（來源：Gamers Nexus）

通過顯微圖像，我們看到 RTX 4090 GPU均熱板原型的內部結構，內部毛細由編織網和金屬燒結粉末組成，頂部是編織網，而蒸發器部分是回水性能更佳的燒結粉末，這種復合的結構為制冷劑的相變循環帶來好處。

RTX 4090 GPU 均熱板的內部顯微結構（來源：Gamers Nexus）

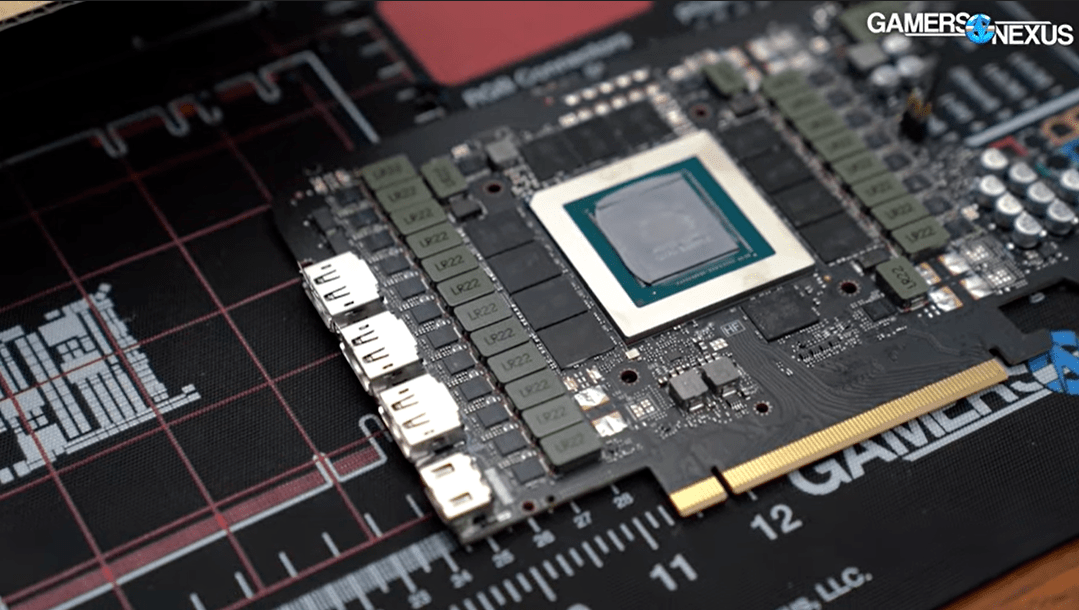

RTX 4090 搭載的 GDDR6X 存儲顆粒全部集中在 PCB 正面，面積更大的均熱板透過導熱界面材料與存儲顆粒接觸，通過散熱器將存儲顆粒的熱量快速帶走，有效解決了 GDDR6X 存儲顆粒的高熱問題。

RTX 4090 Founders Edition PCB正面（來源：Gamers Nexus）

據悉，10月15日，GeForce RTX 4090系列顯卡將在線下正式開售。

來源：Gamers Nexus
