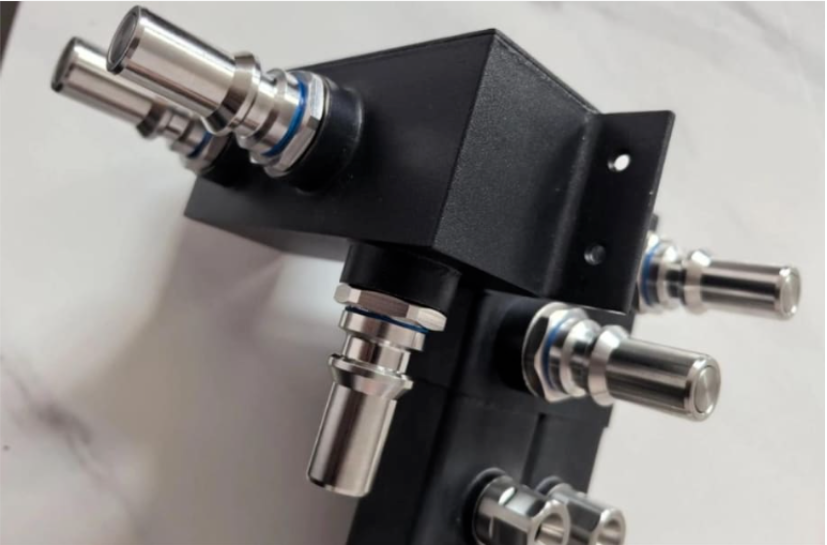

液冷接頭是一種小型連接器，可實現流體管路的快速無泄漏連接或斷開。即使在設備運作時，它們也能安全地處理流動的冷卻液。您可以在CNC工具機、雷射系統、電力電子設備、半導體工具、電動車電池，甚至服務器冷卻裝置中看到它們。這些系統都依賴穩定、干凈的液體流動來控制熱量。
在當今的高性能機器中，傳統的空氣冷卻已不再適合密集的設定。先進的工具產生的熱量超過了風扇的承受能力，因此系統需要精確的冷卻硬件，其中包括聯軸器。如果沒有合適的聯軸器，就會面臨泄漏、流量問題或停機的風險。
在本文中，我們將詳細介紹液體冷卻聯軸器的工作原理、可用的類型、應用以及如何選擇合適的聯軸器。
▌液冷聯軸器在閉環系統中的工作原理
液冷聯軸器在維持閉環系統的密封性、穩定性和無泄露運作方面發揮著至關重要的作用。這些系統透過管道或通道不斷循環冷卻劑（通常是水、乙二醇或介電液體），以帶走馬達、CPU 或雷射頭等敏感部件的熱量。聯軸器允許連接或斷開這些管路，而不會損失流體或讓空氣進入。
◆ 流量控制及內部機制
每個接頭內部都有一條精心設計的流道，使液體能夠以最小的阻力通過。大多數接頭采用基于閥門的系統（彈簧式或平面式）來控制液體流動。連接后，兩端的閥門打開，讓冷卻液流過。
斷開時，它們會快速閉合，將流體密封到位。這可以防止泄漏，并保持系統關閉，即使在維護或機器切換期間也是如此。有些接頭還配有壓力密封件，即使在高壓或溫度變化下也能保持緊密連接。這些密封件對于防止流體中斷和長期磨損至關重要。
◆ 連接和斷開連接時會發生什么
即使在系統承受壓力的情況下，接頭也必須能夠輕松連接和斷開。這正是其工程設計的重要性。當您將兩端扣合在一起時，內部閥門會同時打開。
斷開連接的操作原理相同，但只需反向操作即可。一旦接頭分開，每個閥門都會立即關閉，從而將液體截留在兩側。制作精良的接頭即使在狹窄的裝置或高壓系統中也能實現這一點，不會溢出冷卻液或讓空氣進入。
▌液冷聯軸器的類型及其使用情況
液冷式聯軸器有多種設計，每種設計都適用于特定的應用。無論您使用的是CNC工具機、電力電子設備還是半導體工具，選擇合適的類型都有助于避免泄露、提高性能并減少停機時間。
1. 快速斷開（QD）接頭
這些是最常見的。它們無需工具即可快速連接和斷開。基本上，這些連接器可以讓您在幾秒鐘內連接或斷開氣體或流體管路。大多數 QD 接頭都配有截止閥，可在斷開時防止流體溢出。它們非常適合需要快速且方便的通用工業系統、實驗室設備和 CNC 設備。
根據流體和壓力需求，您通常會發現這些材料由黃銅或不銹鋼制成。黃銅是一種經濟實惠的材料，但暴露在腐蝕性流體中會隨著時間的推移而腐蝕。不銹鋼的使用壽命更長，并且能夠承受更惡劣的環境。為了更好地理解，請閱讀我們的指南 快速斷開接頭 (QD).
2. 干斷或防溢接頭
干式斷開接頭更進一步。其設計旨在防止斷開過程中幾乎所有的流體損失。它們還能阻止空氣進入系統。適用于敏感電子設備、高純度冷卻液或泄露可能造成污染或損壞的系統。它們是醫療設備、資料中心和半導體冷卻管線的理想選擇。
這些聯軸器通常采用工程聚合物，例如用于無塵室應用的PPSU或PEEK，或采用陽極氧化鋁以減輕重量且不影響強度。在考慮這些材料時，請考慮熱膨脹和長期磨損的影響。
3. 單關閉與雙關閉
◆ 單關閉
接頭的一側帶有截止閥，而另一側保持打開狀態。當系統僅一側需要密封時，這種接頭就足夠了。
◆ 雙關閉
斷開時兩側均立即關閉。此設計可完全容納流體，更適用于高價值或高風險系統。
在這兩種情況下，密封件都至關重要。您會發現各種密封件可供選擇，包括用于水性冷卻液的三元乙丙橡膠 (EPDM)、用于耐化學腐蝕的氟橡膠 (FKM)、用于柔韌性的硅膠，以及用于極端溫度或腐蝕性流體的全氟橡膠 (FFKM)。這些密封件會隨著時間的推移而磨損，因此請務必注意更換間隔，尤其是在高循環系統中。
4. 推入式接頭
這些接頭使用快速。只需將公端和母端推在一起，即可卡入到位。無需扭轉或擰緊。它們非常適合狹小空間、快節奏環境或需要定期更換冷卻液管路的工具。許多接頭還配有鎖定夾，以防止意外斷開。這些接頭通常采用塑膠或鋁制外殼，并搭配三元乙丙橡膠 (EPDM) 或硅膠密封圈，雖然重量較輕，但承受的壓力或熱量可能不如鋼制接頭。
5. 螺紋或扭鎖接頭
這些連接器需要您旋轉并鎖定以將其固定到位。它們使用速度較慢，但在高壓或高振動環境中更安全，例如行動裝置或重型CNC工具機。如果系統需要處理腐蝕性流體或高溫，請選擇不銹鋼外殼和 FKM 或 FFKM 密封件，以增強耐用性和耐用性。
▌液冷聯軸器的應用
液冷耦合器適用于快速積聚熱量并需要散熱的區域。它們能夠保持系統低溫、安全、穩定地運作。以下是一些最常見的應用領域，每個領域都有各自的效能要求。
◆ CNC工具機和主軸冷卻
In 高速CNC加工尤其是在多軸或重載裝置中，熱量會在主軸和馬達驅動器中迅速積聚。液冷主軸依靠閉環系統來防止過熱和熱漂移。聯軸器可在刀具更換或維護期間輕松斷開管路，而無需耗盡整個系統的水。
它們通常是金屬外殼的雙截止式聯軸器，可以抵抗振動和壓力峰值。如果空氣進入主軸冷卻液管路，會影響加工精度并縮短刀具壽命，因此氣密密封至關重要。
◆ 激光系統
高功率工業雷射（用于切割、雕刻或打標）會在雷射頭和電源中產生大量熱量。這些系統通常使用乾式接頭，以避免敏感光學元件和電子設備附近發生泄露。冷卻管路通往冷卻器或散熱器，回路中滯留的任何空氣都可能降低雷射器性能或導致停機。在這種情況下，即使在維修期間更換系統，防溢漏接頭也能保持系統的密封性。
◆ 電力電子和電動汽車電池冷卻
電動車和電池儲存系統使用液體冷卻來使組件保持在安全的工作溫度范圍內。 ScienceDirect 指出電池組、逆變器和車載充電器在負載下會產生熱量，尤其是在快速充電期間。這些裝置中的液體冷卻聯軸器必須能夠承受振動、處理溫度波動并防止冷卻液分解。
◆ 半導體設備
半導體設備（例如光刻機、蝕刻機或沉積系統）在無塵室中運行，需要超精密的熱控制。許多組件，例如工藝腔、射頻發生器和冷卻器，都使用配備由高純度塑膠或陽極氧化鋁制成的無塵室級接頭的液體冷卻管線。這些系統需要無泄露、低顆粒且化學相容的接頭，以避免交叉污染或損壞晶圓。
◆ 醫用器材
MRI 和 CT 掃描儀等影像系統會產生強烈的聚焦熱量。它們通常使用去離子水或乙二醇基混合物進行閉環液體冷卻。此時，防止泄露至關重要，因為敏感電路暴露在外可能會導致故障或停機。這類裝置通常使用具有耐化學腐蝕密封的防泄露接頭，尤其是那些適用于無菌或低顆粒環境的接頭。
為了使選擇更容易，這裡對最常見的聯軸器類型、它們的材料、密封選項以及它們的典型用途進行了快速比較。
▌如何選擇合適的液體冷卻耦合器
選擇合適的液冷耦合器，可以完美適應系統，涵蓋流體類型、溫度、壓力以及兩者之間的所有因素。以下是工程師和設備經理在下單前需要考慮的事項。
1. 了解你的液體并檢查相容性
首先，選擇與所用流體相匹配的耦合材料和密封類型。如果您使用的是去離子水、丙二醇或氟化介電流體，并非所有材料都能滿足要求。
對大多數水性冷卻液使用 EPDM 密封件
對于腐蝕性化學品或油類，請使用 FKM（Viton）或 FFKM
如果要避免在敏感區域使用金屬，請使用 PPSU 或 PEEK 聚合物外殼
2. 閥門設計：提升閥與平面閥
聯軸器內有兩種常見的閥門類型：
提升閥：這些閥門像柱塞一樣打開和關閉。它們很常見，耐用，在基本系統中運作良好，但斷開時可能會滯留少量液體。
平齊閥：這些蓋板平放且緊密閉合，幾乎不留任何液體泄露空間。它們是防溢漏或無塵室環境的理想選擇，即使一滴液體也至關重要。
兩種方式各有適用之處。這取決于你對斷路的清潔、乾燥和安全程度的要求。
3.匹配壓力和溫度額定值
確保聯軸器能夠承受系統的工作壓力和任何預期的壓力峰值。大多數冷卻迴路的運轉壓力在 30-100 psi 之間，但啟動衝擊可能會達到更高的壓力。此外，也要檢查最高流體溫度。如果冷卻液溫度達到 80°C 或更高，請確認聯軸器的外殼和密封件在熱負荷下不會軟化、膨脹或破裂。
4.考慮尺寸和安裝限制
在狹小空間內，例如服務器機架或緊湊型CNC工具機柜內，小型聯軸器尤其有用。一些推入式或低矮型設計專為空間有限的安裝而設計。此外，還需考慮聯軸器在日常維護過程中的便利性，例如是否易于操作、鎖定或解鎖。
5. 獲得正確的流速
您不希望耦合器阻礙系統。 電子冷卻 解釋了選擇合適的快速斷開接頭如何影響熱系統的性能、流量、抗泄露性能以及在壓力下的耐用性。查看每種尺寸的流量係數 (Cv) 或壓降額定值。 Cv 值越高，表示流量越好，阻力越小。如果您的系統需要快速冷卻液循環（例如在高功率雷射或快速旋轉的主軸中），請避免使用流道狹窄或內部轉彎急促的接頭。
6.考慮清潔度與溢出風險
在無塵室、電子設備或醫療設備中，即使是幾滴溢出的冷卻液或小氣泡也可能造成嚴重問題。請選擇乾式或平面接頭s 防止斷開連接時液體溢出或空氣滯留。對于靈敏度較低的裝置，標準閥芯式 QD 接頭可能更合適，而且價格更便宜。
7. 注意循環壽命
尋找額定壽命超過 10,000 次或以上的設備。低循環型號可能磨損更快或出現泄露。這在生產環境、自動化測試設定或經常重新配置的行動系統中尤其重要。
8. 注意OEM要求
一些設備制造商（尤其是在半導體和醫療領域）要求特定的耦合器品牌、材料或認證。請務必仔細檢查您選擇的耦合器是否符合指定要求，以避免保固問題或檢查失敗。
▌結論
液冷接頭看似小巧，但對于保持系統密封、冷卻和可靠運作至關重要。正確的選擇取決于流體類型、壓力范圍、連接方式以及連接和斷開頻率等因素。材料和密封相容性也至關重要，尤其是在高性能或敏感環境中，泄漏和停機是不允許的。
