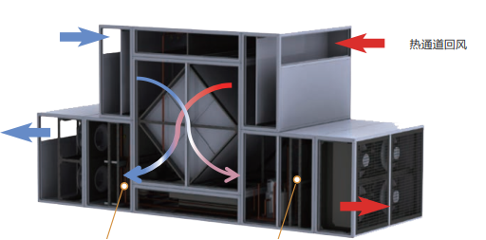

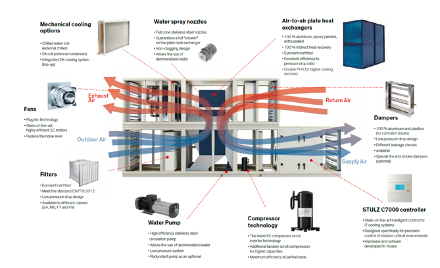

當前應用在數據中心領域的AHU產品形式各異，目前投入使用的AHU氣流組織形式主要分為4類，分別是：外冷式、內冷式、兩段內冷式和預冷式。

外冷式

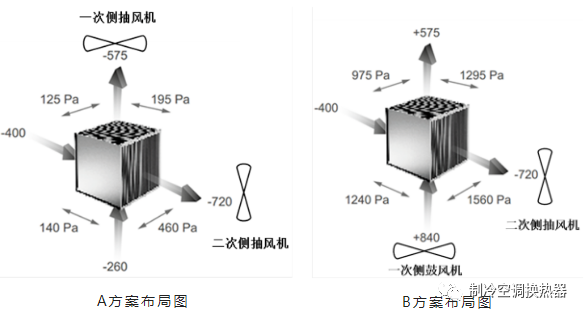

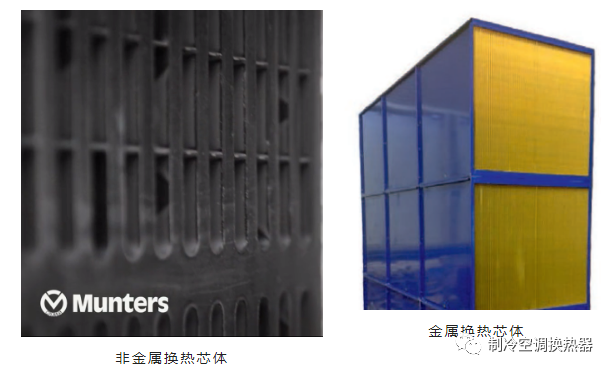

首先我們先定義AHU內循環風稱為一次側風，外循環風作為二次側風，方便后面的介紹。在外冷式中，二次風進入AHU后，先經過濕膜的降溫，然后再進入換熱芯體內與一次風發生間壁式換熱。

這種組織形式的優點是，換熱芯體內減少了發生結垢、臟堵、腐蝕的風險，同時二次側噴淋水不易被裹挾出設備，因此WUE指標較好；缺點是相比于內冷式的換熱效率低，且相同冷量機型尺寸更大。

內冷式

內冷式是把外冷式的濕膜噴淋與換熱芯體換熱兩個環節合并為一個換熱過程了，即二次風進入機組后經過防塵過濾后就直接進入換熱芯體與一次風間壁式換熱。如果需要蒸發冷卻則在二次風進換熱芯體前開啟噴淋水，實現對二次風蒸發冷卻，同時強化換熱芯體換熱效果。

這種組織形式的優點是，換熱芯體的換熱效率高，相同冷量下的整機尺寸緊湊；缺點是噴淋水直接與換熱芯體接觸，芯體發生結垢、臟堵風險性提高，且存在未被完全蒸發的水滴隨二次風裹挾排到環境中去，WUE指標相對差一些。

兩段內冷式

兩段內冷式，顧名思義，它的換熱過程分兩個階段，因此換熱芯體分成連接在一起的兩段。

第一段換熱芯體內發生內冷換熱，即二次風經防塵過濾，再經過噴淋蒸發降溫后進入換熱芯體與從第二段換熱芯體換熱降溫后的一次風發生間壁式換熱；

第二段內發生干冷換熱，即從第一段換熱芯體換熱后的二次風進入第二段換熱芯體與從機房回風口來的高溫一次風間壁式換熱，該段換熱結束后二次風排到環境中去，一次風再進入第一段換熱芯體進行二次降溫換熱。

這種組織形式的初衷是因為內冷式的二次風經換熱芯體換熱后排到環境的溫度往往是低于環境溫度的，因此還存在冷量利用的價值，因此在原有內冷的基礎上增加了干冷換熱環節，利用機房回風的高溫與內冷換熱后尚有冷量的二次風進一步換熱，提高了利用效率，同時WUE指標也更優秀。這種組織的缺點是相同冷量的機型，機組尺寸較大，且一、二次側的風阻較大。

預冷式

預冷式的換熱過程也可以分兩部分，分別發生在兩個換熱部件里面，先后是換熱盤管與換熱芯體。因為間接蒸發冷卻系統是需要有循環噴淋水來蒸發冷卻的，且噴淋水的溫度一定是低于環境的最低濕球溫度，為了進一步挖掘噴淋水的顯熱換熱能力，預冷式架構中噴淋水先流經換熱盤管與剛吸入設備的二次風換熱，達到預冷二次風的效果，然后再到換熱芯體噴淋蒸發，發生內冷換熱過程。

此架構的優點是充分挖掘了噴淋水的顯熱潛力，提高了整機的換熱效率；缺點是相比內冷式，增加了預冷換熱器及控制裝置，設備成本有所增加。
