5G 基站散熱需求大，半固態壓鑄件+吹脹板有望成為 AAU 散熱主流選擇
5G基站散熱
在基站領域，傳統的散熱方案難以滿足 5G 基站的散熱要求，集散熱性能提升和產品重量 減輕于一身的半固態壓鑄件+吹脹板散熱方案有望超出市場預期。5G 基站的功耗約為 3kW~4kW，較 4G 基站提升約 2~3 倍；而且 5G 基站天線等單元的體積、重量也有較大 幅度增加，因此亟需實現基站散熱模組散熱性能提升+產品重量減輕。
對于 BBU 散熱，目前主流的散熱方案為：正面采用大面積鰭片散熱片；背 面采用大面積金屬散熱片，主要為熱管/均熱板；內部使用導熱凝膠、金屬 散熱片等導熱界面材料。
對于 AAU 散熱，采用熱管/均熱板等液冷散熱模 組、采用半固態壓鑄件+吹脹板的新型散熱方案、采用新型散熱片結構設計 是更有效的散熱設計。其中半固態壓鑄件+吹脹板的組合結合了半固態壓鑄 件重量輕、散熱性能好的優勢和吹脹板熱傳導效率高、散熱速度快的優勢， 有望成為 5G 基站 AAU 散熱的主流方案；此外，中興、華為采用的新型散 熱片結構設計能使基站的整體散熱能力提升 20%。
根據伊之密官網， 半固態壓鑄件的導熱率比一般壓鑄件高 50%，能夠滿足基站產品快速散熱的要求；同時， 其重量輕的特點能夠幫助基站產品減重 30%。此外，吹脹板具有導熱速度快、可靠性高、 性價比高等優勢，也能起到提升散熱性能和減輕設備重量的效果。因此我們認為，半固態 壓鑄件+吹脹板有望成為 5G 基站散熱的主流方案。
一、5G 基站散熱需求大，半固態壓鑄件+吹脹板散熱方案有望普及
基站是典型的封閉式自然散熱設備，熱量從元器件發出后，首先會被內部器件吸收，導致 器件溫度升高；由于溫差出現，熱量會從高溫物體轉移到低溫物體。因此基站的熱量會先 傳到外殼，再由外殼傳導到空氣，具體的熱量傳遞路徑如下：芯片（發熱源）→界面材料 →導熱結構件→內部空氣→外殼→外部環境。基站的熱設計需要在相同空間下盡可能提高 換熱效率、降低傳熱熱阻。

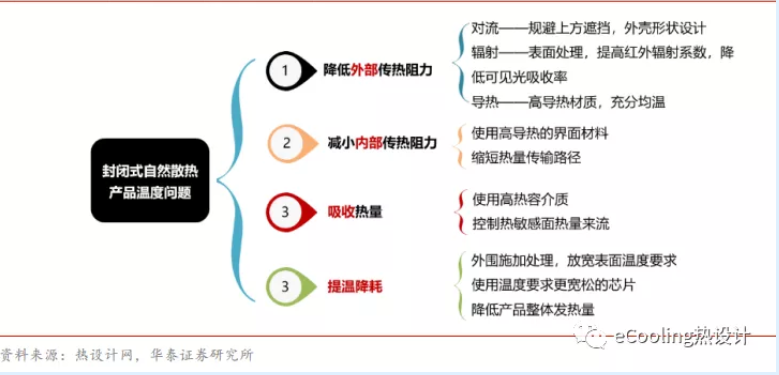

封閉式自然散熱產品溫度問題解決思路匯總
二、BBU 散熱依靠自身散熱設計，主要使用散熱片、導熱凝膠等散熱材料

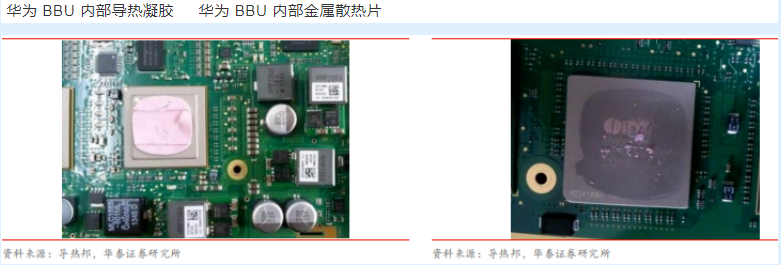

BBU 應用環境多在室外，無法依靠風扇散熱，因此散熱主要依靠自身的散熱設計。以華為 BBU 為例，目前主流的 5G 基站 BBU 散熱方案為：BBU 正面采用大面積鰭片散熱片，幾 乎覆蓋了整個 PCB，僅露出電源部分；BBU 背面同樣覆蓋大面積的金屬散熱片，主要為 熱管/均熱板；BBU 內部使用導熱凝膠、金屬散熱片等導熱界面材料。
三、AAU 散熱需求激增，半固態壓鑄件+吹脹板新型散熱方案有望成為主流
傳統的 AAU 散熱方案包括：
（1）降低芯片與外殼的溫差，采用高導熱界面材料和熱橋接 導熱塊或熱管，但是當外殼被太陽光暴曬時，表面溫度可高達 60℃至 90℃，導致實際散 熱效果有限。
（2）降低外殼表面溫度，增加設備的外殼體積，優化散熱葉片設計，加大表 面積；
（3）改善外殼溫度均勻性，采用鑄鋁加厚外殼；方案（2）、（3）的缺點是對產品的 外觀、尺寸和重量有一定的限制，不能隨意的增大。為解決 5G 基站 AAU 的散熱問題， 可以從采用液冷散熱方式、新型的散熱材料、新型的結構設計方向入手。
1、采用基站熱管/基站均熱板等液冷散熱模組
熱管/均熱板應用于基站中具有諸多優勢：導熱速度快；可承受熱流密度大，消除系統熱點；不存在異種金屬連接，反復的溫度變化不會破壞連接；與熱源面直接接觸，減少接觸熱阻， 寬度與長度方向任意調整。
2、采用半固態壓鑄件+吹脹板新型散熱方案
通信設備使用普通機箱與半固態機箱散熱效果對比
吹脹型鋁質均熱板是一種新型均熱板結構，需要先采用印刷、滾壓、吹脹等工藝制造出中 空鋁質板殼，再通過真空、灌注、封口等工藝制造出可高效傳熱的均熱板。密封式吹脹板 內部為真空狀態，作為工作介質的冷媒在熱源位置汽化吸收熱量，在熱源外區域液化釋放 熱量，從而實現整個吹脹板平面內的溫度均勻。
吹脹板具有導熱速度快（由于內部蒸汽腔互通，具有更優異的均熱性能）、可靠性高（工 質不結冰，啟動溫度低，可在負 60 度環境中正常工作）、性價比高、適用于各種狹小空間、 可作為散熱鰭片等優勢。吹脹板組裝在基站殼體上，效果強于普通金屬翅片，并且質量較 輕，在大幅度提升散熱效果的同時，又能相當程度的減輕設備總體重量。
用于基站散熱的吹脹板
相比于傳統的散熱材料及方案，“半固態壓鑄件+吹脹板”結合了半固態壓鑄件重量輕、散 熱性能好的優勢和吹脹板熱傳導效率高、散熱速度快的優勢，有望成為 5G 基站 AAU 散 熱的主流方案。隨著 5G 商用基站大規模建設的推進，將進而驅動半固態壓鑄件和吹脹板 散熱市場規模的增長。
3、采用新型散熱片結構設計以提升基站散熱能力

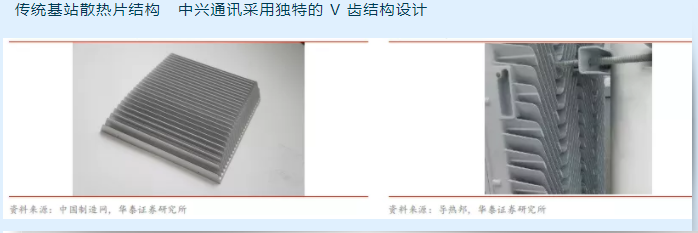

基站廠商可以采用新型結構設計來提升基站的散熱能力。例如散熱片結構中的散熱齒，下 部熱量上部擴散，造成散熱齒結構上部溫度高，降低散熱效率，成為散熱瓶頸。中興通訊采用獨特的V齒結構設計，改進散熱氣流，使冷空氣正面進兩側出，避免熱級聯，散熱提 升 20%，成為業界首創。華為也采用了獨創的仿生散熱技術——輥壓接合散熱齒，同樣使 基站的整體散熱能力提升 20%。
