Flotherm 2021.1 更新介紹



EDA bridge加入FloSCRIPT功能

? FloSCRIPT簡介

         ? FloSCRIPT可以讓flotherm自動化完成各項任務指令(v10.0版本加入此功能)

         ? 在2021.1版更新后，F(xiàn)loSCRIPT可以應用于EDA bridge中幫助使用者自動化完成各項任務指令

FloSCRIPT在EDA bridge可完成任務指令

         ? 儲存、讀取、轉換文件

         ? 導入ODB、CSV layout、FLOEDA

         ? 篩選或建立各種元件(包括component、heat sink、mother board、 daughter board等等)

         ? 編輯元件的各項性能參數

FloSCRIPT 執行指令

         ? 建立元件U1

         ? 更改其發熱功率為5W

         ? 更改其材質為Typical PLCC

         ? 更改其模型為2 Resistor model

MCAD Bridge支持文件格式更新

        ? CATIA V4.1.9 to V4.2.4

        ? CATIA V5R8 to V5-6R2020

        ? IGES up to 5.3

        ? ACIS R1 to 2020 1.0

        ? Pro/E 16 to CREO 7.0

        ? SolidWorks 98 to 2020

        ? STEP AP203, AP214, AP242 (Geometry Only)

使用者介面更新(后處理介面)

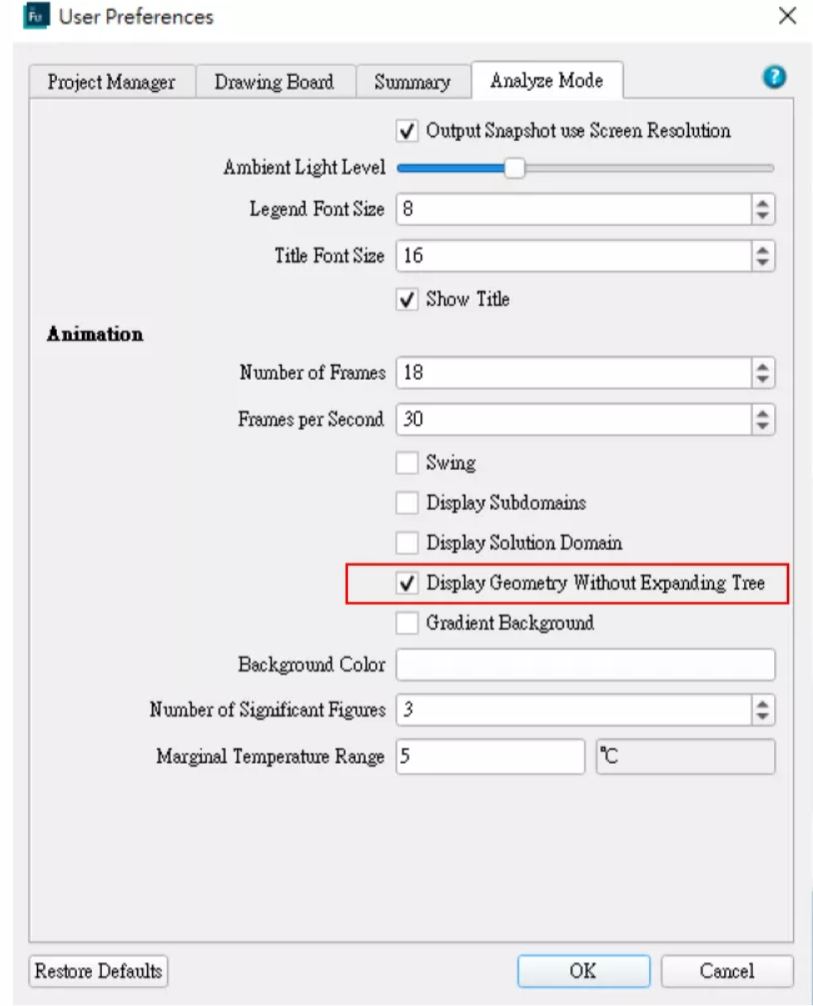

        ? 在后處理模式顯示物件時，可以不用展開整個assembly就能顯示assembly 中的所有物件(如下圖紅框內，勾選”display geometry without expanding tree”)

Display Geometry Without Expanding Tree
