摩擦系數：

有2種，一種是fanning摩擦系數，另一種是darcy摩擦系數

fanning摩擦系數：

darcy摩擦系數：

顯然，后者是前者的4倍。

Re<2300的時候，流體為層流，摩擦系數計算：

2300<Re<100000的時候，流體狀態為過渡流或者湍流，摩擦系數計算如下：

Re>100000的時候，流體為湍流，摩擦系數計算（雷諾數越大，與粗糙度的關聯度越大）：

用迭代法可以求出f。

管內壓降計算：

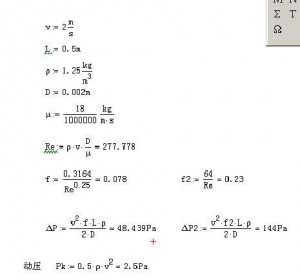

手工計算例子：

管內差為144Pa

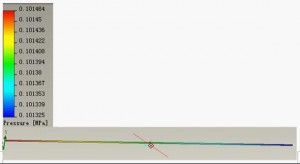

EFD驗證：

壓差=139Pa 相差不大。

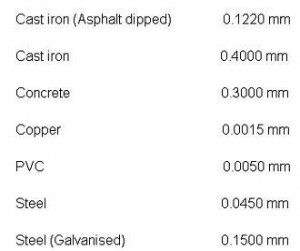

常用管材內部粗糙度列表

結論：

1. 計算摩擦系數和壓差的公式與仿真相差不大，可以滿足工程要求。

參考文件：

1. http://knol.google.com/k/how-to-calculate-pressure-drop-and-friction-losses-in-a-pipe#

2. http://4wings.com/lib/files/velocity_and_pressure_drop_in_pipes.pdf
