參考資料：

http://www.electronics-cooling.com/2001/08/simplified-formula-for-estimating-natural-convection-heat-transfer-coefficient-on-a-flat-plate/

層流狀態，自然對流平板計算溫升：

平板位置 C n

垂直 1.42 0.25

水平 熱面朝上 1.32 0.25

水平 熱面朝下 0.59 0.25

注意：此平板只依靠一面來散熱，另外一面不參與對流。

已知條件：Q=1W 邊長100x100mm.

下面比較三種放置方式

垂直放置。常數C=1.42 n=0.25

根據公式計算對流系數：

1. 假設一個溫升，比如40℃，則會計算出h=6.35。

2. 帶入公式Q=h*A*deltT，（注意A=2*100*100mm2）得出deltT=7.87K，與假設不符。

3. 再設溫升為8℃，計算出h=4.247，重復步驟3得出deltT=11.774℃。還有偏差。

4. 繼續設溫升為12℃，計算出h=4.7，重復步驟3,得出deltT=10.639℃。很接近了。

5. 繼續重復步驟3，得出最后的溫升為11℃。

用flotherm驗證：

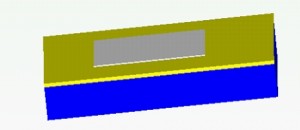

一個PCB 厚度1.6mm，單面發熱（建立component覆蓋整個PCB）,銅箔覆蓋率100%。

---

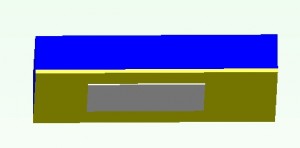

水平放置，熱面朝下。常數C=1.32 n=0.25

-

水平放置，熱面朝上。常數C=0.59 n=0.25

結論：

1. 熱面朝上與垂直放置的時候，經驗公式與仿真結果相差不大。

2. 熱面朝下的時候，經驗公式計算出來的溫升幾乎為仿真結果的2倍，問題出在哪里？
